ЭЛЕКТРОДВИГАТЕЛИ АСИНХРОННЫЕ
ДАТ75-6-1.5; ДАТ75-10-1.5; ДАТ75-16-1.5; ДАТ75-25-1.5; ДАТ75-16-3.0; ДАТ75-25-3.0; ДАТ75-40-3.0
СНЯТЫ С ПРОИЗВОДСТВА
Применяются для привода различных механизмов в устройствах автоматизации, в медицинском оборудовании, для привода механизмов в банковских счетных машинах, в качестве привода малогабаритных стиральных машин барабанного типа, в прецизионных станках, роботах-манипуляторах;
Возможно применение в качестве двигателя-вентилятора в системах вентиляции и охлаждения электронной аппаратуры, в холодильном и тепловом оборудовании для охлаждения компрессоров или нагревательных элементов.
|
Технические характеристики |
|
|
Степень защиты |
IP4X |
|
Способ охлаждения двигателей |
IC0041 |
|
Климатическое исполнение |
У3, УХЛ4, Т3 |
|
По способу монтажа |
крепление фланцевое IM3601 и IM3602(один или два вылета вала);крепление на лапе IM1001 и IM1002(один или два вылета вала) |
|
Класс нагревостойкости изоляции |
В |
|
Режим работы |
S1 - продолжительный |
По заказу потребителей двигатели ДАТ75 могут поставляться:
- на подшипниках скольжения;
- со встроенной термозащитой (исполнение Д23) ;
- с повышенным скольжением (исполнение Д36);
- с пониженным уровнем шума (исполнение Д38);
- на другие напряжения питания;
- со специальными габаритно-присоединительными размерами.
|
Наименование параметра |
ДАТ75-6-1,5 |
ДАТ75-10-1,5 |
ДАТ75-16-1,5 |
|
Номинальная мощность, Вт |
6 |
10 |
16 |
|
Номинальное напряжение, В |
220 |
220 |
220/380 |
|
Номинальный потребляемый ток, А |
0,11 |
0,13 |
0,18/0,11 |
|
Номинальная частота вращения, об/мин |
1300 |
1300 |
1300 |
|
К.П.Д., % |
28 |
35 |
48 |
|
Кратность пускового момента |
2,4 |
2,5 |
2,9 |
|
Кратность максимального момента |
2,4 |
2,5 |
2,9 |
|
Средний уровень звука, дБА |
42(35) |
42(35) |
48(40) |
|
Среднее квадратическое значение виброскорости, мм·с-1 |
1,8 |
1,8 |
1,8 |
|
Масса, не более, кг |
1 |
1,1 |
1,49 |
|
Наименование параметра |
ДАТ75-16-3,0 |
ДАТ75-25-3,0 |
ДАТ75-40-3,0 |
|
Номинальная мощность на валу, Вт |
16 |
25 |
40 |
|
Напряжение питания, В |
220 |
220/380 |
220/380 |
|
Номинальный потребляемый ток, А |
0,19 |
0,26/0,15 |
0,29/0,17 |
|
Частота вращения, об/мин |
2750 |
2750 |
2750 |
|
К.П.Д., % |
49 |
55 |
64 |
|
Кратность пускового момента |
2,4 |
2,8 |
2,9 |
|
Кратность максимального момента |
2,4 |
2,8 |
2,9 |
|
Средний уровень звука, дБА |
50(45) |
50(45) |
52(45) |
|
Среднее квадратическое значение виброскорости, мм·с-1 |
1,8 |
1,8 |
1,8 |
|
Масса, не более, кг |
1,1 |
1,52 |
1,8 |
ПРИМЕЧАНИЕ: Значения в скобках соответствуют двигателям с подшипниками скольжения.
НА ПОДШИПНИКАХ КАЧЕНИЯ

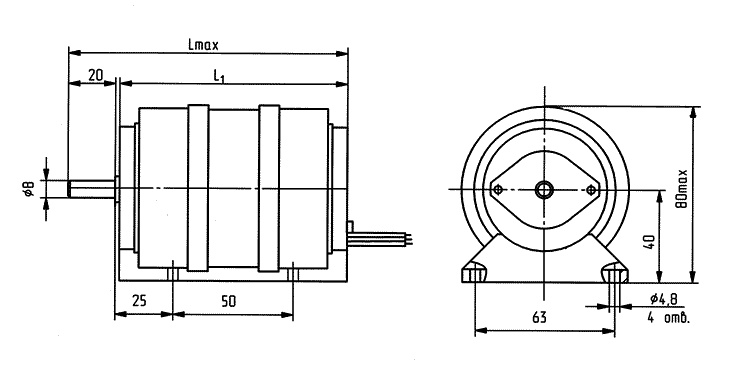

Габаритный чертеж электодвигателя ДАТ75-25-3,0; ДАТ75-40-3,0; ДАТ75-16-1,5; ДАТ75-25-1,5.
(исполнение на лапе)

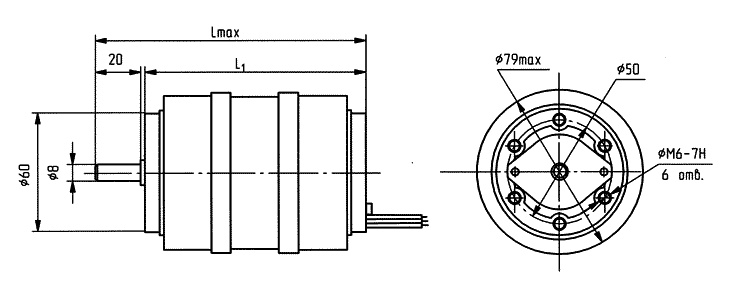

Габаритный чертеж электодвигателя ДАТ75-16-3,0; ДАТ75-25-3,0; ДАТ75-40-3,0; ДАТ75-6-1,5; ДАТ75-10-1,5; ДАТ75-16-1,5; ДАТ75-25-1,5.
(исполнение фланцевое)
НА ПОДШИПНИКАХ СКОЛЬЖЕНИЯ

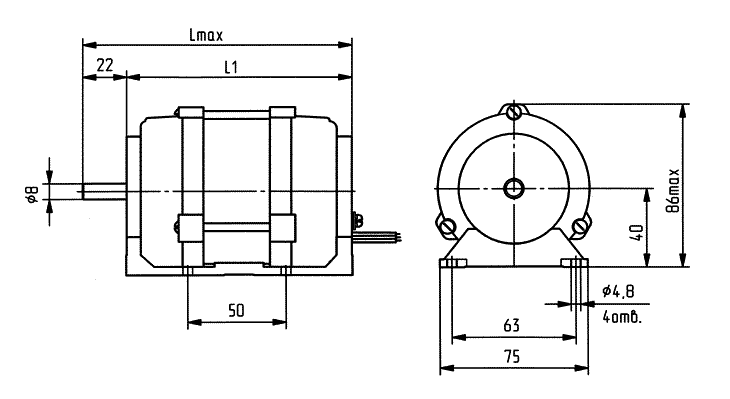

Габаритный чертеж электодвигателя ДАТ75-25-3,0; ДАТ75-40-3,0; ДАТ75-16-1,5; ДАТ75-25-1,5.
(исполнение на лапе)

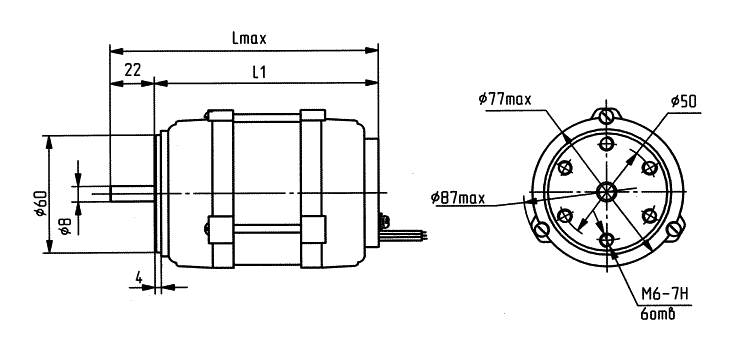

Габаритный чертеж электодвигателя ДАТ75-16-3,0; ДАТ75-25-3,0; ДАТ75-40-3,0; ДАТ75-6-1,5; ДАТ75-10-1,5; ДАТ75-16-1,5; ДАТ75-25-1,5.
(исполнение фланцевое)
|
Тип двигателя |
L1,мм |
Lmax,мм |
C,мкФ |
Рис |
|
ДАТ75-10-1,5 |
91 |
117 |
2 |
2 |
|
ДАТ75-16-1,5 |
105 |
131 |
2,5 |
1 |
|
ДАТ75-25-1,5 |
116 |
142 |
3,5 |
1 |
|
ДАТ75-40-3,0 |
116 |
142 |
5 |
1 |
|
ДАТ75-6-1,5 |
84 |
110 |
1,5 |
2 |
|
ДАТ75-16-3,0 |
91 |
117 |
2,5 |
2 |
|
ДАТ75-25-3,0 |
105 |
131 |
3,5 |
2 |

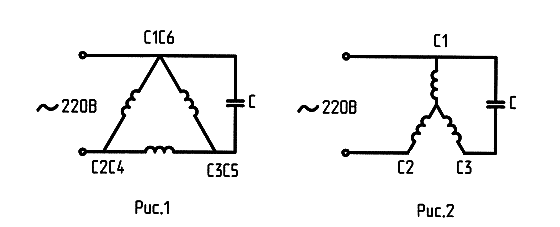

Схемы включения двигателей ДАТ75 в однофазную сеть
