ТРАНСФОРМАТОРЫ ТОКА

Трансформаторы тока применяются для передачи сигнала измерительной информации измерительным приборам в установках переменного тока частоты 50 Гц с номинальным напряжением до 0,66 кВ включительно.

Трансформаторы тока изготавливаются климатического исполнения "У3".
Условия работы:
-высота над уровнем моря до 1000 м;
-температура окружающего воздуха от +40°С до -40°С;
-окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
-рабочее положение в пространстве - любое.

Трансформатор состоит из магнитопровода с первичной и вторичной обмотками, разделенных изоляцией и размещенных в корпусе из термопласта.

Трансформаторы тока имеют дополнительный вывод от первичной обмотки для присвоения приборов учета электрической энергии с целью предотвращения хищений электроэнергии, а также крышку, закрывающую выводы и позволяющую установить контрольную пломбу.

Конструкция трансформатора исключает несанкционированный доступ к контактам вторичной обмотки после опломбирования крышки трансформатора органами Энергонадзора. Трансформаторы поставляются с поверкой и имеют пломбу ЦСМ.

Трансформатор крепится к заземленным конструкциям изделий потребителей с помощью основания.

Mежповерочный интервал 4 года.

     Сертификат об утверждении типа средств измерений №2457,№14450
     Сертификат соответствия №РОСС RU.АЯ24.ВО4181
     Свидетельство об утверждении типа средств измерений RU.C.34.001.A № 52290

Тип

Класс точности

Номинальный первичный ток, А

Номинальный вторичный ток, А

Номинальный коэффициент безопасности приборов

Масса
не более, кг

ТОП-М-0,66

0,5

5, 10, 15, 30, 40, 50, 75, 100, 150, 200, 300, 400

5

4, 4, 5, 5, 5, 4, 4, 5, 4, 6, 4, 7, 7

0,7

ТОП-М-0,66

0,5S

50, 75, 100, 150, 200, 300, 400

5

6, 6, 6, 6, 6, 6, 7

0,8

ТОП-М-0,66

0,5 / 0,5S

200, 300, 400

5

6, 6, 7

1,1

ТШП-М-0,66

0,5

500, 600, 750, 800

5

6, 6,3, 7, 7

1,3

ТШП-М-0,66

0,5S

500, 600, 750, 800

5

6, 6,3, 7, 7

1,3

ТШП-М-0,66

0,5 / 0,5S

1000, 1200, 1500

5

2,7, 3, 3,3

1,3

Показать габаритные чертежи

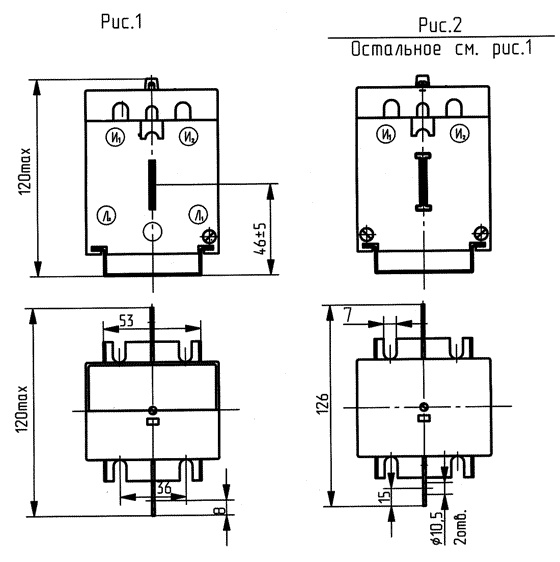

Габаритный чертеж трансформатора тока ТОП-М-0,66

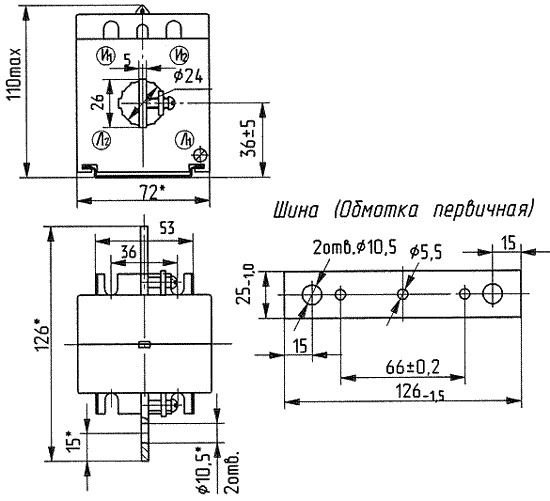

Габаритный чертеж трансформатора тока ТОП-М-0,66

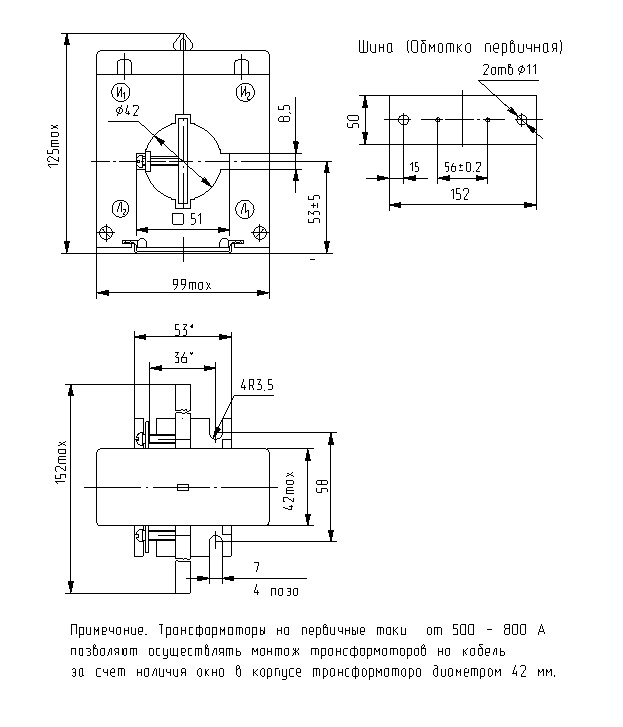

Габаритный чертеж трансформатора тока ТШП-М-0,66 (500, 600, 750, 800А)

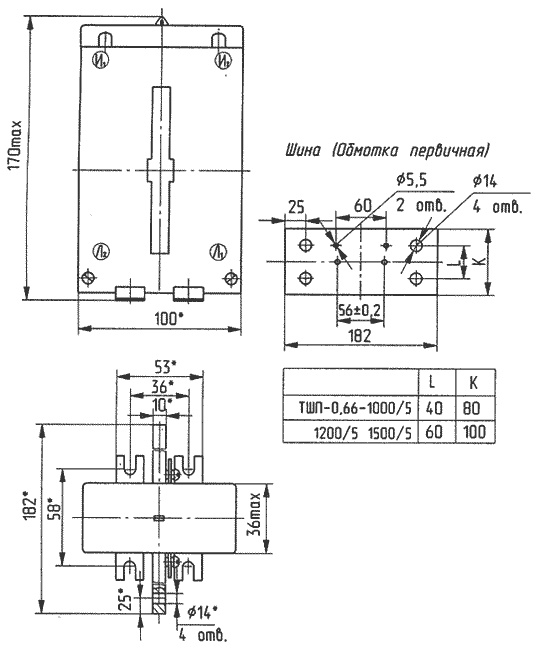

Габаритный чертеж трансформатора тока ТШП-М-0,66(1000,1200,1500А)



 «Трансформаторы тока» отмечены дипломом конкурса «100 лучших товаров России 2012» краевой программы «Высококачественные товары Кубани».
