ШАГОВЫЕ ЭЛЕКТРОДВИГАТЕЛИ
ДШР46-0,0025-1,8УХЛ3
Применяются для работы в качестве исполнительного элемента в вычислительной технике, в системах автоматического управления и контроля с применением микропроцессорной технике, в принтерах, контрольно-кассовых аппаратах, аппаратуре магнитной записи, медицинских приборах.
|
Технические характеристики |
|
|
Степень защиты |
IP20 |
|
Способ охлаждения |
IC01 |
|
Климатическое исполнение |
УХЛ3 |
|
По способу монтажа |
IM4981 |
|
Режим работы |
S1-продолжительный при частоте отработки шагов не выше максимальной приемистости или фиксированной стоянке под током |
|
Наименование параметра |
ДШР46-0,0025-1,8УХЛ3 |
|
Номинальное напряжение, В |
12 |
|
Номинальный вращающий момент, Н·м |
0,0025 |
|
Номинальная приемистость, шаг/с не менее |
700 |
|
Максимальная приемистость, шаг/с не менее |
750 |
|
Номинальный момент инерции нагрузки, кг·м² |
6·10-7 |
|
Максимальный статический момент, Н·м не менее |
0,02 |
|
Фиксирующий момент, Н·м не менее |
0,0005 |
|
Номинальный шаг, град |
1,8 |
|
Средний уровень звука, дБА |
50 |
|
Среднее квадратическое значение виброскорости, мм·с-1 |
1,12 |
|
Масса, не более, кг |
0,08 |

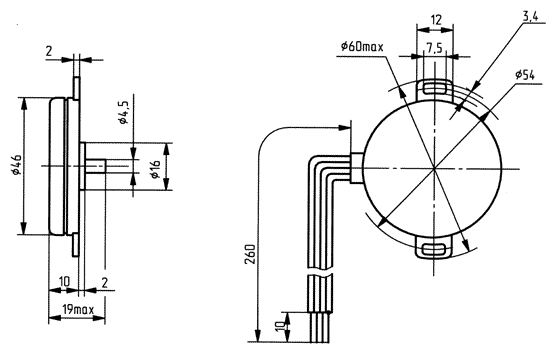

Габаритный чертеж электодвигателя ДШР46-0,0025-1,8УХЛ3

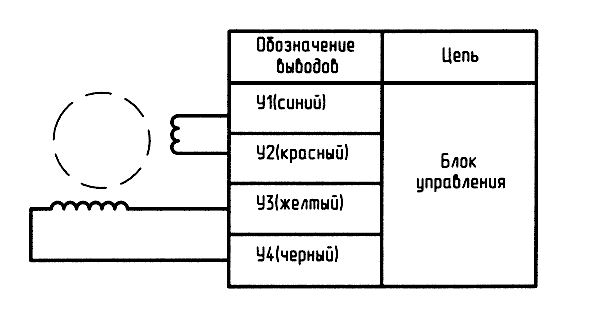

Схема соединения обмоток двигателя ДШР46-0,0025-1,8УХЛ3

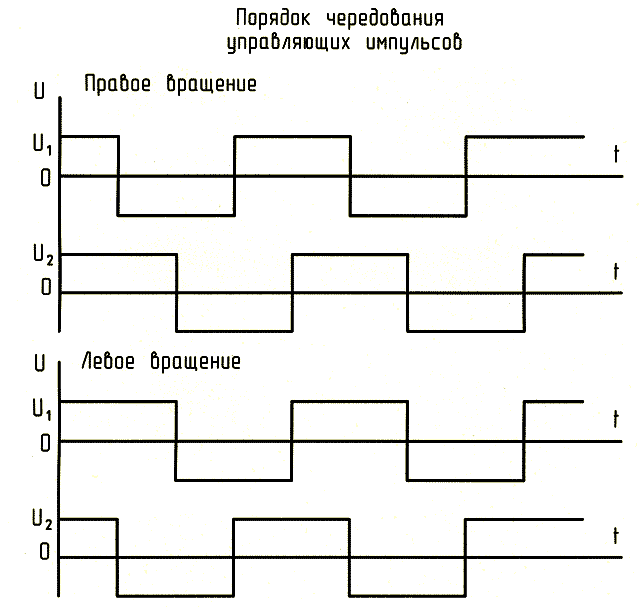

U1, U2 - импульсы напряжения на фазах;
t - время;
